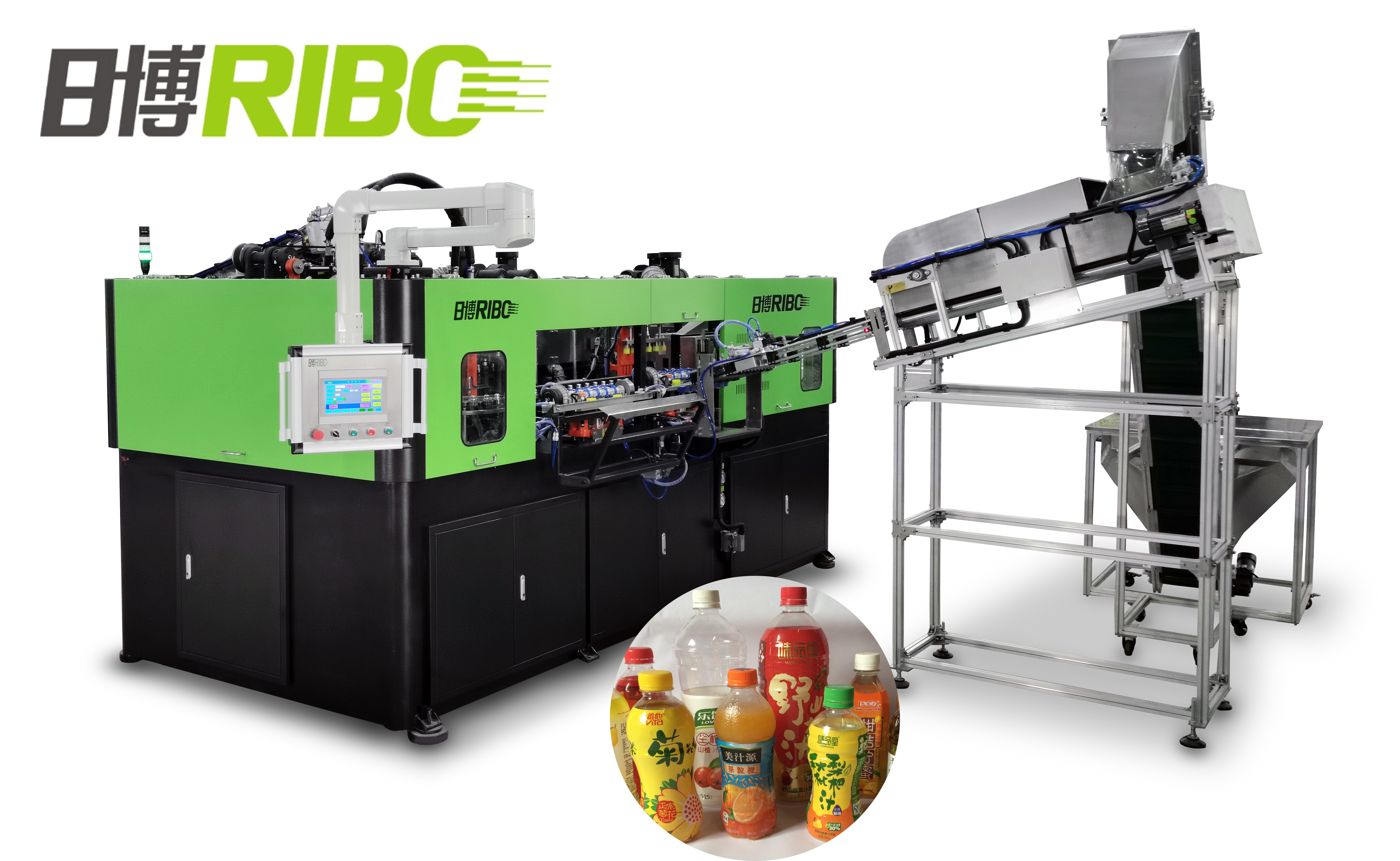

2400BPH 4 حفره ماشین قالب گیری ضربه

ویژگی های دستگاه:

پیش فرم های بطری به طور خودکار در کوره های گرمایش بارگیری می شوند


اتخاذ ماشین با ساختار کلی فوق العاده استاندارد ضد لرزش طراحی ، حالت عملکرد با سرعت بالا دستگاه به حداقل می لرزد.

بعد از تشکیل بطری ها در چرخه دمیدن ، آنها برداشته می شوند و چرخه ادامه می یابد.سپس بطری های تمام شده مستقیماً روی نوار نقاله برای پر شدن بارگیری می شوند یا می توانند برای استفاده های بعدی ذخیره شوند.


همه ما برای اطمینان از کیفیت بالای دستگاه خود از فولاد ضد زنگ 304 یا مواد سطح مواد غذایی استفاده می کنیم.سیستم کنترل PLC استفاده می شود و قطعات الکتریکی از مارک معروف مانند Yaskawa ، Omron ، Festo ، Schneider و غیره استفاده می کنند.

I. توسعه فناوری

من.نوآوری در سیستم قفل قالب

سروو موتور برای هدایت حرکت نگهدارنده قالب 4 قطعه به کار گرفته شده و مکانیسم قفل قالب فشار شارژ فشار بالا مجهز شده است.این مکانیزم بستن و باز کردن قالب با موفقیت در طی ده ها سال که امروزه کارآمدترین مکانیسم بستن و باز کردن در دستگاه های قالب گیری خطی داخلی است ، با موفقیت توسعه یافته است.زمان چرخه حرکت قالب تنها 0.4 ~ 0.5 ثانیه است.در همین حال ، کل حرکت دقیق ، پایدار و سریع است در حالی که ضربه بین صفحات قالب استهلاک شده است ، که می تواند به طور موثر از قالب ها محافظت کند و باعث کاهش دید خطوط جدا شدن روی بطری های تمام شده شود.

دومکاربرد سیستم سروو PLC

سیستم سروو برای انجام موقعیت یابی فوری ، گرفتن موقعیت هدف مدار با سوئیچ نزدیک شدن سنسور که سپس سیگنال های سریعی را به سیستم PLC سروو می فرستد ، اتخاذ شده است.سپس رمزگذار چرخشی کارخانه ای در سرو موتور محل مدار را تشخیص داده و سپس اطلاعات را به سیستم کنترل باز می گرداند.در نتیجه ، جهت گیری توسط PLC و ماژول موقعیت یابی انجام می شود.

سومکاربرد سرو موتور

مکانیسم حرکت قالب: سیستم انتقال همزمان موتور کاهنده سروو برای انجام حرکت رفت و برگشت بالا و پایین دو مکانیزم لولا در دو طرف قالب به ترتیب توسط دو میله اتصال به کار گرفته می شود.به این ترتیب ، دو صفحه نگهدارنده قالب در وسط به طور متضاد یا به سمت یکدیگر حرکت می کنند که به طور کلی به باز و بسته شدن قالب معروف است.چرخ دستی کشیده شده توسط سرو موتور باعث چرخش مداوم جهت عقربه های ساعت می شود.هر دور منجر به چرخه کاملی از حرکت صفحات نگهدارنده قالب می شود ------ باز و بسته شدن.همچنین مکانیزم قفل قالب سوپرشارژ هوای فشار بالا اعمال می شود که باعث ایجاد ضربه بین صفحات قالب می شود و به طور موثر از قالب ها محافظت می کند.علاوه بر این ، به کاهش دید خطوط جداکننده روی بطری های آماده کمک می کند.مکانیزم حرکت قالب موتور سروو بر اساس تجزیه و تحلیل شبیه سازی مهندسی سخت طراحی و ایجاد شده است ، که اطمینان حاصل می کند که سری حرکت قالب ساده ، دقیق ، سازگار و سریع است و باعث می شود زمان چرخه 0.3 ~ 0.5 ثانیه باشد.

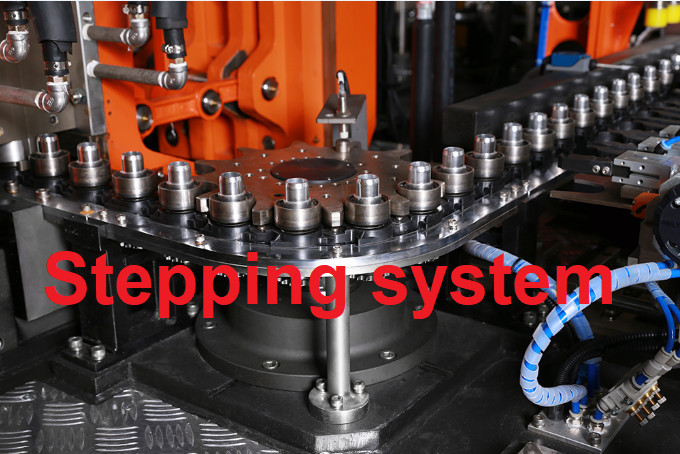

مکانیزم پله ای: حرکت انتقال حرارت از پیش شکل ، تحویل و تغذیه بطری از بیرون نتایج حاصل از سرعت بالا و موقعیت دقیق یک موتور سروو است.و موقعیت دقیق.(سروو موتور تصویب شده برای رانندگی چاک ، و چاک یک دور حرکت می کند ، یک چرخه پله کامل می شود. این بدان معنی است که در این حال ، بارگیری 6 عدد عملکرد ، 6 عدد عملکرد گرم شده در قالب ضربه وارد می شود ، 6 عدد بطری تمام شده برداشته می شود حرکت توسط ربات.) حرکت اسلاید توسط مدار سریع و پایدار است با زمان چرخه کمتر و کارایی بالاتر.

مکانیسم کشش: میله های کشش توسط موتور سروو یک باره رانده می شوند ، که همزمان بودن حرکت میله ها را تضمین می کند و انجام تنظیمات قبل از تولید را آسان تر می کند.

(پس از تعویض قالب ضربه ، تنظیم ارتفاع میله های کششی بسیار آسان تر می شود ، فقط باید داده ها را روی صفحه لمسی وارد کنید ، نیازی به تنظیم دستی نیست).

ⅳ.سیستم گرمایشی کم مصرف

محل قرارگیری پاراتاکتیکی بخاری پریفرم ، سرعت گرم شدن بین پریفرم ها را کوتاه می کند و از فضای و بخاری بخاری به خوبی استفاده می شود که باعث کاهش مصرف انرژی و مساحت نصب دستگاه می شود.هر لوله لامپ در بخاری به صورت جداگانه قابل کنترل است.علاوه بر این ، بخاری ها به سیستم خنک کننده هوا در گردش مبدل کنترل شده مجهز هستند که می تواند درجه حرارت را در داخل بخاری ثابت نگه دارد و به طور مداوم پیش فرم ها را گرم می کند ، که این باعث می شود که قطعه قطعه خوب باشد.علاوه بر این ، بخاری خانگی در شرایطی که دما بسیار زیاد نوسان می کند (10 ℃ ~ 30) بسیار عالی کار می کند.موقعیت سیستم پله گرمایی توسط موتور سروو ، سریع و پایدار انجام می شود.

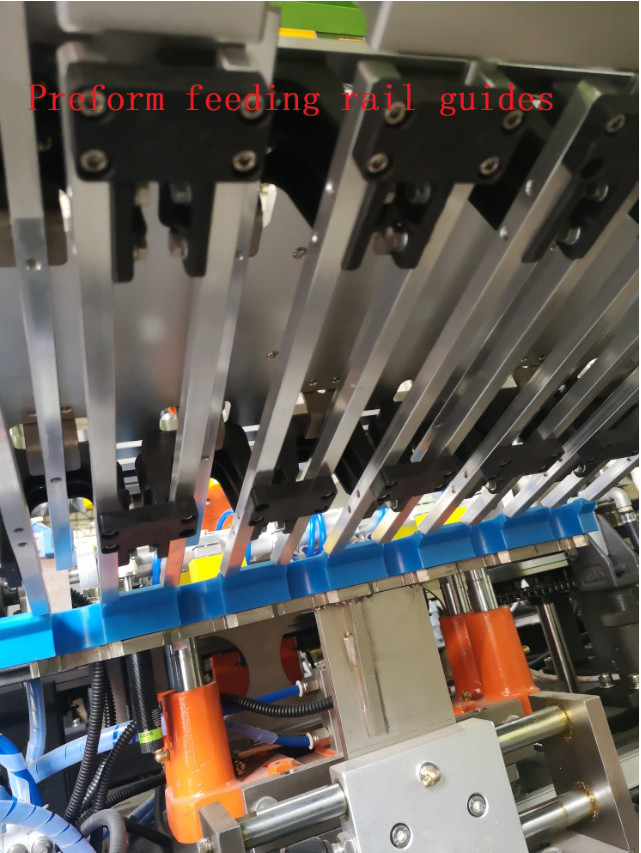

v. استفاده از سیستم unscrambling پریفرم اتوماتیک

هنگامی که سیستم unscrambling اتوماتیک preform در حال کار است ، سنسورهای الکتریکی-عکس در هر حالت اسلاید preform به موتور بارگیری preform و سیلندر توزیع کننده فرمان می دهند تا اطمینان حاصل کنند که پیش فرم ها به طور مساوی در هر روش اسلاید پخش می شوند.عدم وجود پریفرم ها هشدار به قیف را برای درخواست تحویل پریفرم های بیشتر تحریک می کند ، که این امر اطمینان حاصل می کند که کل فرایندها بدون توقف بدون مشکل انجام می شوند.

دومعملکرد و مزایا

من.کار با رابط انسان و ماشین آسان است.همه چیز رایانه ای است ، از جمله تنظیم دما و توزیع پیش فرم.

دومرفع ناهمواری ، بارگیری ، حمل و نقل و سفارش بطری های پیش ساخته همگی توسط دستکاری کننده فولاد ضد زنگ به طور خودکار و بدون آلودگی دوم کار می کنند.

سومسیستم آب سردکننده در گردش می تواند از گردن بطری در هنگام گرم شدن پیش فرم در برابر تغییر شکل محافظت کند.

IV. بخاری هم گرمایی سیستم تنظیم انعکاس خودکار و حلقه بسته را تصویب می کند که دارای منبع تغذیه مداوم متناسب هستند و تحت تأثیر نوسان ولتاژ نیستند.زنجیره انتقال کوتاه پیچیده و پاراتاکتیک است ، که به تحقق بخشیدن به گرم شدن کند و مصرف کم انرژی کمک می کند.در نتیجه ، پیش فرم می تواند به طور مساوی گرم شود و دمیدن آن آسان است.

چهارمنصب و استقرار قالب ها باعث می شود که قالب ها در طی یک ساعت به راحتی تغییر کنند.

v. تمام قطعات حیاتی ما برای ماشین آلات مانند قطعات الکتریکی ، هیدرولیکی و پنوماتیک ، موتور سروو و غیره ، قطعات معروف مارک های وارداتی از ژاپن ، ایالات متحده آمریکا و اروپا هستند ، که ثبات و طول عمر تجهیزات ما را تضمین می کند.

IIIتعمیر و نگهداری آسان

از آنجا که دستگاه از طریق کابلهای ارتباطی خاص به کنترل کننده منطقی قابل برنامه ریزی (PLC) متصل است ، کاربر می تواند کلیه عملکردهای دستگاه را از طریق PLC مدیریت کند ، که در صورت بروز خطا سیگنال های هشدار دهنده و گزارش تشخیص مشکل را به اپراتورها ارسال می کند با دستگاهبر این اساس ، اپراتورها می توانند از طریق نشانه های نشان داده شده به راحتی علل منجر به مشکلات را پیدا کرده و آنها را به سرعت برطرف کنند.

چهارمایمنی

BLMS-9000 به منظور اطمینان از ایمنی اپراتورها و عملکرد پایدار دستگاه ، به دستگاه های محافظ مکانیکی و الکتریکی زیر مجهز شده است.

من.ایمنی اپراتورها

دستگاه کاملاً درب ایمنی کاملاً محصور و همچنین مجهز به صفحه ضد لغزش آلومینیوم بر روی سطح اصلی است که می تواند ایمنی اپراتورها را تا بیشترین درجه اطمینان دهد.

دومایمنی دستگاه

تکنیک تشخیص نقاط متعدد برای اطمینان از عملکرد ایمن سیستم موقعیت یابی ، سیستم بستن و سیستم کشش تا بیشترین درجه به کار گرفته شده است.

پارامتر فنی
