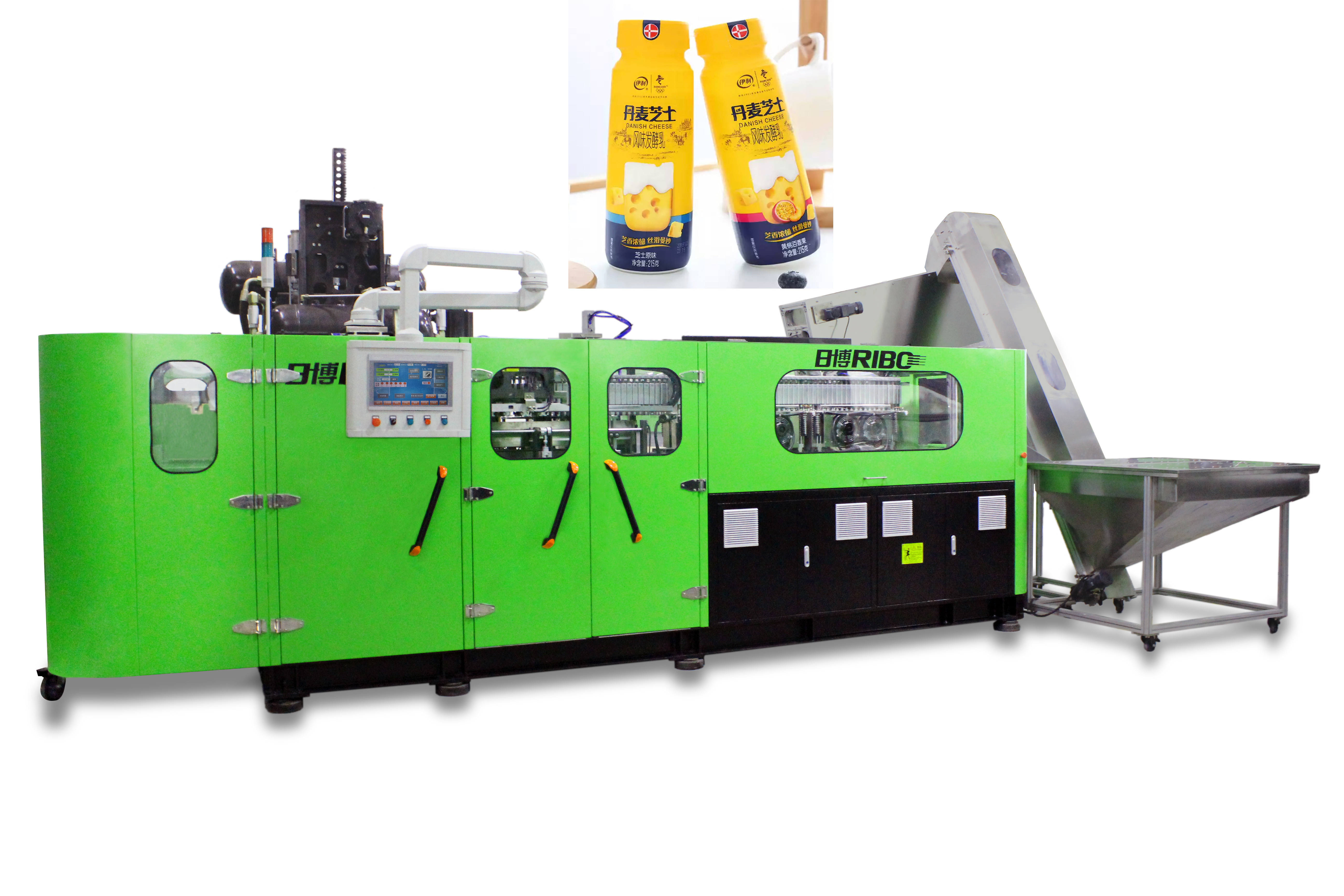

راندمان بالا ماشین قالب گیری ضربه پلاستیکی 14000bph-8800bph برای نوشیدنی های انرژی



معرفی دستگاه سری R



I. خلاصه



سری قالب R بطری PET بطری کامل قالب قالب گیری یک دمنده اتوماتیک PET با سرعت بالا طراحی و توسعه یافته است



با پیشرفته ترین فن آوری دمیدن بطری در حال حاضر ، مزایای آن را می توان سریع ، پایدار ،



ساده ، با هدف عمومی و ایمن از نظر محیطی.این به طور عمده در قالب های تزریقی ظروف PET برای آب ، نوشیدنی ،



آب میوه ، و غیره دستگاه عملکرد بسیار زیادی با کارایی بالا دارد.ظرفیت هر حفره هنگامی که به 2600bbph افزایش یافته است



اندازه بطری به ترتیب معادل یا کمتر از بطری 600 میلی لیتر است که می تواند نیازهای مشتری گران قیمت را برآورده کند.



دستگاه مجهز به سیستم بارگیری خودکار پریفرم ، ماشین کاملاً به طور خودکار با عملکرد ثابت و سرعت بالا کار می کند ،



بدون هیچ گونه دخالت اپراتور در کل فرایندها.بر این اساس ، می توان احتمال آلودگی را کاهش داد



به وضوح ، که کیفیت محصولات را تضمین می کند.



دومعملکرد و مشخصات ماشین



کاربرد سیستم servo PLC:



سیستم کنترل حرکت Omron (نوع ماژول ادغام) با استفاده از سیستم PTO (ماژول موقعیت یابی سروو) برای



موقعیت یابی سرعت ، سنسورهای مجاورت محل هدف مداری را جستجو می کنند ، سیگنال های با سرعت بالا را به سیستم سروو می فرستند.



موقعیت مسیر با رمزگذار چرخشی با دقت بالا که در موتور سروو تعبیه شده است ، به صورت آنلاین تشخیص داده می شود



اطلاعات به سیستم کنترل ، در نهایت ، موقعیت یابی با سرعت بالا توسط ماژول موقعیت یابی انجام می شود.



کاربرد سرو موتور



مکانیزم حرکت قالب: تصویب شده موتور سروو اتصال جعبه دنده ، سیستم انتقال همزمان است



اتخاذ شده است برای انجام حرکت متقابل بالا و پایین دو مکانیزم لولا در هر دو طرف قالب منتقل شده توسط دو



میله های اتصال به ترتیب.به این ترتیب ، دو صفحه نگهدارنده قالب در وسط به طور مخالف یا به سمت یکدیگر حرکت می کنند ، یعنی



به طور کلی به عنوان باز و بسته شدن قالب شناخته می شود.چرخ کشنده که توسط موتور سروو رانده می شود ، در جهت عقربه های ساعت دور می زند



به طور مداوم ، کاهش قدرت و سایش ، باعث می شود قالب نرم و نرم شود.هر دور منجر به a



چرخه کامل حرکت صفحات نگهدارنده قالب ------ باز و بسته شدن.همچنین فشار قفل قالب سوپرشارژ هوا



مکانیزمی اعمال می شود که تأثیر بین صفحات قالب را کاهش داده و به طور موثر از قالب ها محافظت می کند.علاوه بر این ، به شما کمک می کند



کاهش دید خطوط جداکننده روی بطری های تمام شدهمکانیسم حرکت قالب موتور سروو طراحی شده است و



ایجاد شده بر اساس تجزیه و تحلیل شبیه سازی مهندسی سخت ، که تضمین می کند مجموعه ای از حرکت قالب ساده ، دقیق ،



سازگار و سریع ، ایجاد زمان چرخه 0.2 ~ 0.4 ثانیه.



carry 8 قطعه ریل راهنمای آلیاژ فوق العاده سخت برای حمل دو صفحه قالب متحرک انتخاب شده است (دستگاه دمنده خطی دیگر



تولید کنندگان داخلی همه از 4 عدد استفاده می کنند).وزن صفحات قالب متحرک به دو ریل در یک اندازه تقسیم می شود



استرس نیمی از ماشین طراحی دیگر از تولید کنندگان دیگر است.علاوه بر این ، دو راهنما به یکدیگر محکم می شوند و ساخت می کنند



آنها در برابر سایش مقاوم تر و در موقعیت دقیق تر هستند.وزن صفحه متحرک قالب حدود 350 کیلوگرم است ، اما در



عدم وجود نیروهای خارجی ، الگوی متحرک را می توان با یک انگشت تحت فشار قرار داد (تجهیزات با کارایی بیشتری حرکت می کنند). در



علاوه بر این ، موتور سروو و جعبه دنده در روند باز و بسته شدن همیشه در یک جهت حرکت می کنند (دیگر



تولید کنندگان در داخل ، ماشین آنها چرخش 180 درجه جلو و عقب را برای دستیابی به قالب اتخاذ می کند



باز و بسته شدن) برای اطمینان از ماندگاری بیشتر سروو موتور و جعبه دنده.



مکانیسم انتقال نگهدارنده های تغذیه قبل از شکل و نگهدارنده های گرمایش: چرخ ستاره تغذیه کننده پیش فرم و گرمایش پیش فرم



مکانیزم انتقال دارندگان توسط گام درایو نوع اتصال کمربند سنکرون موتور سروو هدایت می شوند.برای گرمایش دوار پیش فرم



سیستم ، نگهدارنده های گرمایش پیش فرم توسط موتور فرکانس متغیر کنترل می شود ، پیش فرم ها (گردن پیش فرم به سمت بالا است) 360 است



درجه حرارت چرخشی بدون وقفه ، 38 میلی متر پیش زمینه گرمایش ، پیش فرم های بیشتر بدون وقفه در همان گرم می شوند



فاصله ، که باعث بهبود کارایی و صرفه جویی در انرژی بیش از 50 می شود.از سرو موتور مشابه برای کار همزمان استفاده می شود



در یک مسیر اسلاید برای چرخش موقعیت پله پر سرعت برای ساده سازی ساختار ، که مسیر پله را سریع تر می کند



و پایدار ، زمان چرخه تولید را کوتاه کرده و بهره وری تولید را بسیار بهبود می بخشد.



مکانیزم عملکرد پس از گرم / متغیر عملکرد: این مکانیزم برای اتصال پیچ از موتور سروو استفاده می شود



به طور مستقیم ، پیچ به دور خود چرخانده می شود ، زمین از 38 میلی متر به 96 میلی متر مستقیم تغییر می کند ، که سرعت و دقت بالا را تضمین می کند



دست زدن بین این دو مکانیزم را انجام دهید.



part قسمت گام متغیر پیچ آلیاژ فوق العاده سخت را با تحقیق و توسعه کاملاً مستقل تصویب می کند



سختی 2 میلی متری Rockwell می تواند به بیش از 68 درجه برسد و درجه صاف پیچ و درجه مقاومت در برابر سایش است



کاملاً در صنعت پیشرو هستند و عمر طراحی پیچ می تواند به بیش از 15 سال برسد.



سیستم انتقال پریفرم با گریپرها و مکانیسم تغذیه بطری: پریفرم های گرم شده به قالب ضربه وارد می شوند



و تغذیه بطری های تمام شده با موتور سروو و تسمه همزمان برای اطمینان از سرعت بالا و



دقیق برای این دو حرکت



مکانیسم کشش (کشش رو به پایین): میله های کشش توسط موتور سروو یک باره رانده می شوند ، که



همزمان بودن حرکت میله ها و انجام تنظیمات قبل از تولید را آسان تر می کند.(پس از تعویض ضربه



قالب ، تنظیم ارتفاع میله های کششی را بسیار آسان تر می کند ، فقط باید داده ها را بر روی صفحه لمسی وارد کنید ، به جای



انجام تنظیم توسط دستی.)



کاربرد سیستم گرمایش ترموستاتیک



سیستم کنترل مدولار شده در اجاق گرمکننده خالی فلاسک ترموستاتیک استفاده می شود ، که از لامپهای مادون قرمز و بازتابنده برای



پیش فرم گرمایشپس از تنظیم مقدار دما ، تجهیزات می توانند به طور خودکار ولتاژ خروجی را با توجه به تنظیم کنند



بدون تحت تأثیر نوسان ولتاژ و تغییر درجه حرارت محیط.در عین حال ، توسط آن نیز خنک می شود



هوای در گردش کنترل شده توسط مبدل فرکانس ، که می تواند به طور موثر درجه حرارت داخلی و ثابت را تضمین کند



دمای کوره های گرمایش و سطح هر پیش فرم و دمای داخلی آن را به طور یکنواخت گرم کنید.



علاوه بر این ، بطری 360 درجه در اجاق های گرم کننده می چرخد ​​، به طوری که هر طرف از پیش فرم می تواند به طور مساوی گرم شود ، که



عملکرد بطری دمیده شده و دامنه سازگاری پیش فرم های دیواره ضخیم را بهبود می بخشد.



کاربرد تنظیم کننده ولتاژ حلقه بسته کامل در سیستم گرمایش پیش فرم:



دمای اجاق های گرمایشی توسط تنظیم کننده ولتاژ حلقه بسته کامل (با بازخورد) کنترل می شود



به طور مستقل توسط شرکت RiBo توسعه یافته است.کنترل کننده ولتاژ خروجی (مقدار تنظیم شده) را در هنگام اسکن شناسایی و تنظیم می کند



فرکانس 100 بار در ثانیه (اطمینان از دقت پایداری ولتاژ 0.5 ولت) ، بنابراین برای رسیدن به اثر ولتاژ یکنواخت



خروجی و حل مشکل گرمایش ناپایدار ناشی از نوسانات گرمای عنصر گرمایش (لامپ ها) به دلیل



نوسان ولتاژ منبع تغذیه.علاوه بر این ، سیستم کنترل حلقه بسته با سیستم اصلی تعامل و همکاری می کند



سیستم کنترل دمای ثابت اجاق های گرمایشی ، نوسانات دمای گرمایش ناشی از آن را بسیار بهبود می بخشد



تغییر دمای محیطبا استفاده از فن آوری فوق در دستگاه دمیدن بطری ، گرمایش



یکنواختی و پایداری هر پریفرم کاملاً سازگار است ، که در نهایت ثبات و یکنواختی را تضمین می کند



اثر دمیدن بطری هر حفره.این واحد حلقه بسته عملکرد کلی دمیدن بطری را بیشتر بهبود داده است



تجهیزات.



اگر دمای پیش فرم باشد ، دستگاه در انتهای آخرین کوره گرم کننده به تشخیص درجه حرارت پیش فرم مجهز شده است



به دمای دمیدن نمی رسد ، پریفرم ها به قالب ضربه می روند اما دم نمی کنند ، باعث صرفه جویی در هوا می شوند.



IIIعملکرد و مزایا



من. رابط کاربری انسان و ماشین آسان است.همه چیز کامپیوتری است ، از جمله تنظیم دما و پیش فرم



توزیع



ii. پانل عملیات متحرک مستقل ، عملیات را راحت تر و انعطاف پذیر تر کنید.



iii. تقارن ، بارگیری ، حمل و نقل و سفارش بطری های پیش ساخته همه توسط دستکاری فولاد ضد زنگ به طور خودکار انجام می شود



بدون آلودگی دوم.



★ همچنین به یک دستگاه بازیابی قطره پریفرم مجهز شده است (پریفرم افتاده در قیف پریفرم بازیابی می شود) و



دستگاه بافر اضافی برای جلوگیری از آسیب ناشی از ضربه زدن به شکل قبل از سقوط.



IV. در طول فرآیند سیستم تغذیه پیش فرم جنین اتوماتیک ، هر کانال پیش فرم دارای تشخیص فوتوالکتریک است ،



عملکرد موتور فوقانی و سیلندر جدا کننده را کنترل کنید ، از توزیع یکنواخت پیش فرم در هر جنین اطمینان حاصل کنید



کانال ، و عملکرد هشدار دهنده کمبود مواد.



v. سیستم آب خنک کننده در گردش و همچنین فن با مبدل کنترل شده می تواند از گردن بطری در برابر محافظت کند



تغییر شکل هنگام گرم شدن پیش فرم.



viبخاری هم گرمایی از سیستم بازتاب خودکار و حلقه بسته استفاده می کند که به طور مداوم برق تأمین می شود



به نسبت ، تحت تأثیر نوسان ولتاژ نیست.زنجیره انتقال کوتاه و منجمد است ، که به شما کمک می کند



متوجه گرم شدن کند و مصرف کم انرژی شوید.در نتیجه ، پیش فرم می تواند به طور مساوی گرم شود و دمیدن آن آسان است.



viiنصب و استقرار قالب ها باعث می شود که قالب ها در طی یک ساعت به راحتی تغییر کنند ، فقط اپراتور نیاز دارد



ایستادن بر روی زمین می تواند این کار را به پایان برساند ، بدون نیاز به ایستادن بر روی قاب دستگاه ، ایمنی برای شخص بسیار بالاتر است.



viiiتمام قسمتهای حیاتی ما برای ماشین آلات مانند قطعات الکتریکی ، پنوماتیک ، سرو موتور و ... معروف هستند



قطعات مارک دار وارد شده از ژاپن ، ایالات متحده آمریکا و اروپا ، که ثبات و طول عمر تجهیزات ما را تضمین می کند.



ix. شیر دمنده فشار بالا مجهز به دستگاه تبدیل به هوای کم فشار است که می تواند حالت طبیعی را تضمین کند



تبدیل بدون هوای کم فشار.دستگاه در مرحله تولید بطری به دستگاه بازیابی فشار فشار بالا مجهز شده است



تولید دمیدن ، می توان هوای فشار بالا را بازیابی کرد و برای سیلندرها / قبل از ضربه استفاده کرد.



چهارمتعمیر و نگهداری آسان



سیستم کنترل کننده سروو امرن (کنترل کننده حرکت ، مدولار) از طریق ارتباط خاص با دستگاه متصل می شود



کابل ها. کاربر می تواند تمام عملکردهای دستگاه را از طریق کنترل کننده حرکت مدیریت کند.هنگامی که دستگاه خطا کرد ،



رابط انسان و ماشین سیگنال های هشدار دهنده و گزارش تشخیص خطا را به اپراتور ارائه می دهد ، اپراتور می تواند به سرعت پیدا کند



علت خطا و عیب یابی در اسرع وقت از طریق نمایشگر خطا.



★ اگر بطری در نوار نقاله هوا مسدود / پر باشد ، عملکرد پیش فرم های تغذیه متوقف شده خودکار را می توان در برنامه تنظیم کرد



از طریق تشخیص فوتوالکتریک.



★ اگر دستگاه بسته بندی بعد از آن (مانند دستگاه پر کردن ، دستگاه برچسب زدن ، و غیره) برای مدت طولانی متوقف شود ، گرمایش



چراغ را می توان با عملکرد کاهش خودکار دما ، صرفه جویی در مصرف برق و جلوگیری از بیش از حد تنظیم کرد



گرما در اجاق های گرمایشی پیش فرم و نگهدارنده های پیش فرم. (درجه حرارت را می توان روی صفحه لمسی تنظیم کرد)



transition قسمت انتقال بین آخرین کوره گرمایش پیش ساخته و سیستم گام متغیر مجهز به فوتوالکتریک است



دستگاه شناسایی و محافظتهنگامی که انتقال پیش فرم در محل خود نیست ، دستگاه دمیدن بطری به طور خودکار متوقف می شود ،



به طور موثر از اجزای سیستم گام متغیر محافظت می کند.



key قسمتهای اصلی دستگاه مجهز به روغن کاری اتوماتیک متمرکز هستند.



V. ایمنی



قسمتهای رفت و برگشتی دستگاه دمنده بطری مجهز به وسایل محافظ و علائم هشدار دهنده هستند.



من.ایمنی اپراتورها



دستگاه کاملاً درب ایمنی کاملاً محصور و همچنین مجهز به صفحه ضد لغزش آلومینیوم در قسمت اصلی است



سطح ، که می تواند ایمنی اپراتورها را به بیشترین درجه اطمینان دهد.



دومایمنی دستگاه



تکنیک تشخیص نقاط متعدد برای اطمینان از عملکرد ایمن سیستم موقعیت یابی ، سیستم گیره استفاده شده است



و سیستم کششی تا بیشترین درجه.
