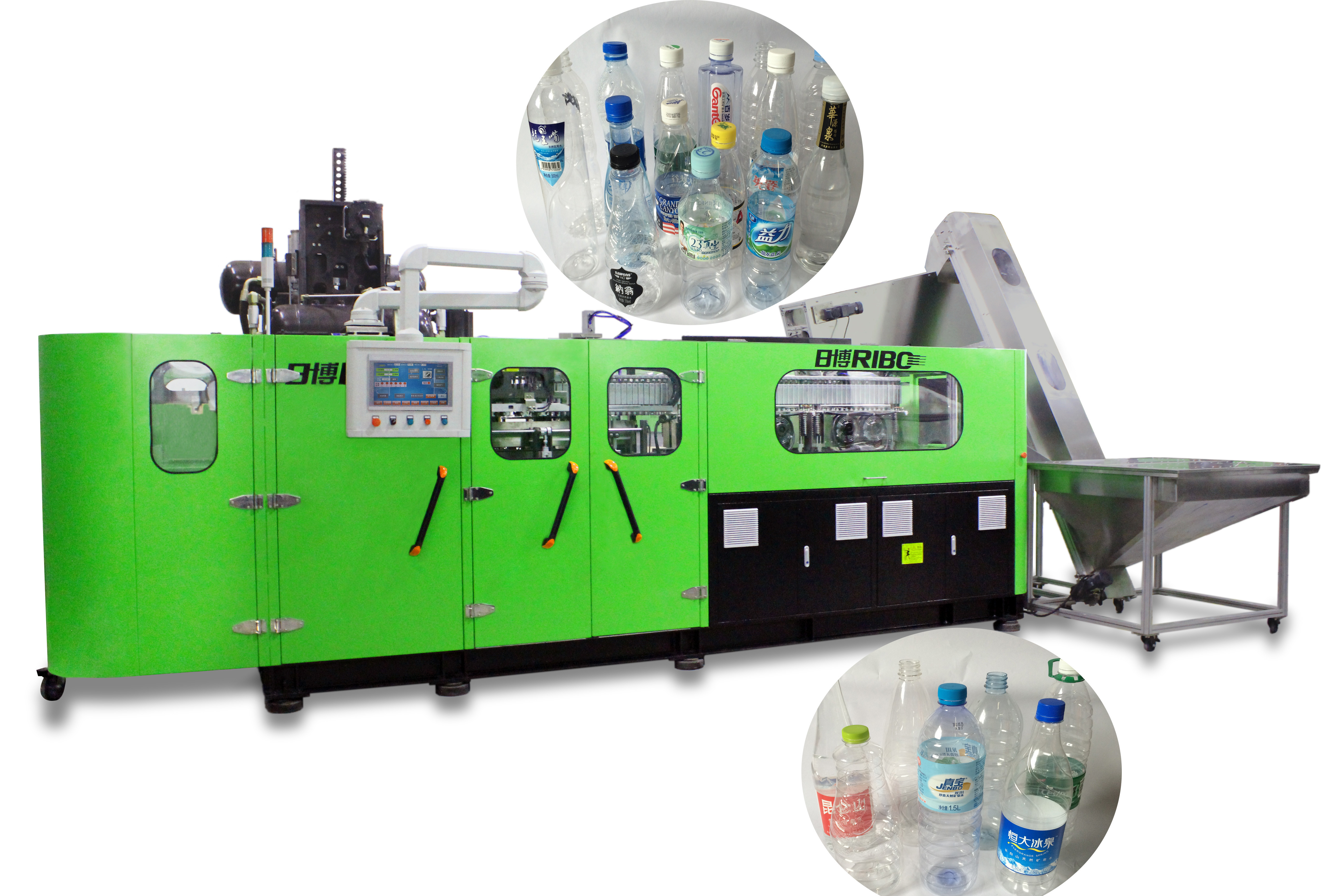

6 Cavity Pet Stretch Blow Forming Machine 15000BPH ~ 9000BPH PLC Control

دستگاه قالب گیری کششی برای بطری نوشیدنی شیر / بطری روغن خوراکی





معرفی دستگاه سری R



I. خلاصه


سری قالب R بطری PET بطری کامل قالب قالب گیری یک دمنده اتوماتیک PET با سرعت بالا طراحی و توسعه یافته است



با پیشرفته ترین فن آوری دمیدن بطری در حال حاضر ، مزایای آن را می توان سریع ، پایدار ،



ساده ، با هدف عمومی و ایمن از نظر محیطی.این به طور عمده در قالب های تزریقی ظروف PET برای آب ، نوشیدنی ،



آب میوه ، و غیره دستگاه عملکرد بسیار زیادی با کارایی بالا دارد.ظرفیت هر حفره به افزایش یافته است



زمانی که اندازه بطری به ترتیب برابر یا کمتر از 0.55 لیتر باشد ، 2000bb 2750 ph 2750 ساعت در ساعت است که می تواند پاسخگوی مشتری سطح بالا باشد



الزامات.دستگاه مجهز به سیستم بارگیری خودکار پیش فرم ، دستگاه کاملاً اتوماتیک با عملکرد ثابت کار می کند



و سرعت بالا ، بدون دخالت اپراتور در کل فرایندها.بر این اساس ، احتمال آلودگی می تواند باشد



به وضوح کاهش می یابد ، که کیفیت محصولات را تضمین می کند.


دومپیشرفت تکنولوژی


کاربرد سیستم servo PLC:


سیستم کنترل حرکت Omron (نوع ماژول ادغام) با استفاده از سیستم PTO (ماژول موقعیت یابی سروو) برای



موقعیت یابی سرعت ، سنسورهای مجاورت محل هدف مداری را جستجو می کنند ، سیگنال های با سرعت بالا را به سیستم سروو می فرستند.



موقعیت مسیر با رمزگذار چرخشی با دقت بالا ساخته شده در سرو موتور ، ارسال اطلاعات به صورت آنلاین



در سیستم کنترل ، در نهایت ، موقعیت یابی با سرعت بالا توسط ماژول موقعیت یابی انجام می شود.


کاربرد سرو موتور


مکانیزم حرکت قالب: تصویب شده موتور سروو اتصال جعبه دنده ، سیستم انتقال همزمان است



اتخاذ شده است برای انجام حرکت متقابل بالا و پایین دو مکانیزم لولا در هر دو طرف قالب منتقل شده توسط دو



میله های اتصال به ترتیب.به این ترتیب ، دو صفحه نگهدارنده قالب در وسط به طور مخالف یا به سمت یکدیگر حرکت می کنند ، یعنی



به طور کلی به عنوان باز و بسته شدن قالب شناخته می شود.چرخ کشنده که توسط موتور سروو رانده می شود ، در جهت عقربه های ساعت دور می زند



به طور مداوم ، کاهش قدرت و سایش ، باعث می شود قالب نرم و نرم شود.هر دور منجر به a



چرخه کامل حرکت صفحات نگهدارنده قالب ------ باز و بسته شدن.همچنین فشار قفل قالب سوپرشارژ هوا



مکانیزمی اعمال می شود که تأثیر بین صفحات قالب را کاهش داده و به طور موثر از قالب ها محافظت می کند.علاوه بر این ، به شما کمک می کند



کاهش دید خطوط جداکننده روی بطری های تمام شدهمکانیسم حرکت قالب موتور سروو طراحی شده است و



ایجاد شده بر اساس تجزیه و تحلیل شبیه سازی مهندسی سخت ، که تضمین می کند مجموعه ای از حرکت قالب ساده ، دقیق ،



سازگار و سریع ، ایجاد زمان چرخه 0.2 ~ 0.4 ثانیه.


مکانیسم انتقال پیش تغذیه و نگهدارنده های گرمایش پیش فرم: پیش ستاره تغذیه چرخ ستاره و پیش ساخته



مکانیزم انتقال دارندگان گرمایش توسط گام درایو نوع اتصال کمربند سنکرون موتور سروو هدایت می شود.برای دوار پیش فرم



سیستم گرمایش ، نگهدارنده های گرمایش پیش فرم توسط موتور فرکانس متغیر کنترل می شوند ، پیش فرم ها (گردن پیش فرم به سمت بالا است) هستند



360 درجه گرمایش بدون وقفه چرخشی ، 48 میلی متر درجه حرارت Preform ، پیش فرم های بیشتری به طور بدون وقفه در داخل گرم می شوند



همان فاصله ، که باعث بهبود کارایی و صرفه جویی در انرژی بیش از 40٪ می شود.از سرو موتور مشابه برای همزمان سازی استفاده می شود



برای ساده سازی ساختار ، که باعث می شود مسیر پله



سریع و پایدار ، زمان چرخه تولید را کوتاه کرده و بهره وری تولید را بسیار بهبود می بخشد.


انجام بعد از مکانیزم گام گرم / متغیر: این مکانیزم برای اتصال پیچ از موتور سروو استفاده می شود



به طور مستقیم ، پیچ می چرخد ​​، زمین از 48 میلی متر به 108 میلی متر مستقیم تغییر می کند ، ساختار برای اطمینان از بالا تغییر می کند



سرعت و انجام دقیق عمل بین دو مکانیزم.


سیستم انتقال پریفرم با گریپرها و مکانیسم تغذیه بطری بطری: پریفرم های گرم شده که به قالب ضربه وارد می شوند و



بطری های تمام شده خوراکی خارج شده توسط همان موتور موتور و تسمه همزمان برای اطمینان از سرعت بالا و دقیق برای



این دو حرکت


مکانیسم کشش (کشش پایین): میله های کشش توسط موتور سروو یک باره رانده می شود ، که اطمینان حاصل می کند



همزمان بودن حرکت میله ها و انجام تنظیمات قبل از تولید را آسان تر می کند.(پس از تعویض ضربه



قالب ، تنظیم ارتفاع میله های کششی را بسیار آسان تر می کند ، فقط باید داده ها را بر روی صفحه لمسی وارد کنید ، به جای



انجام تنظیم توسط دستی.)

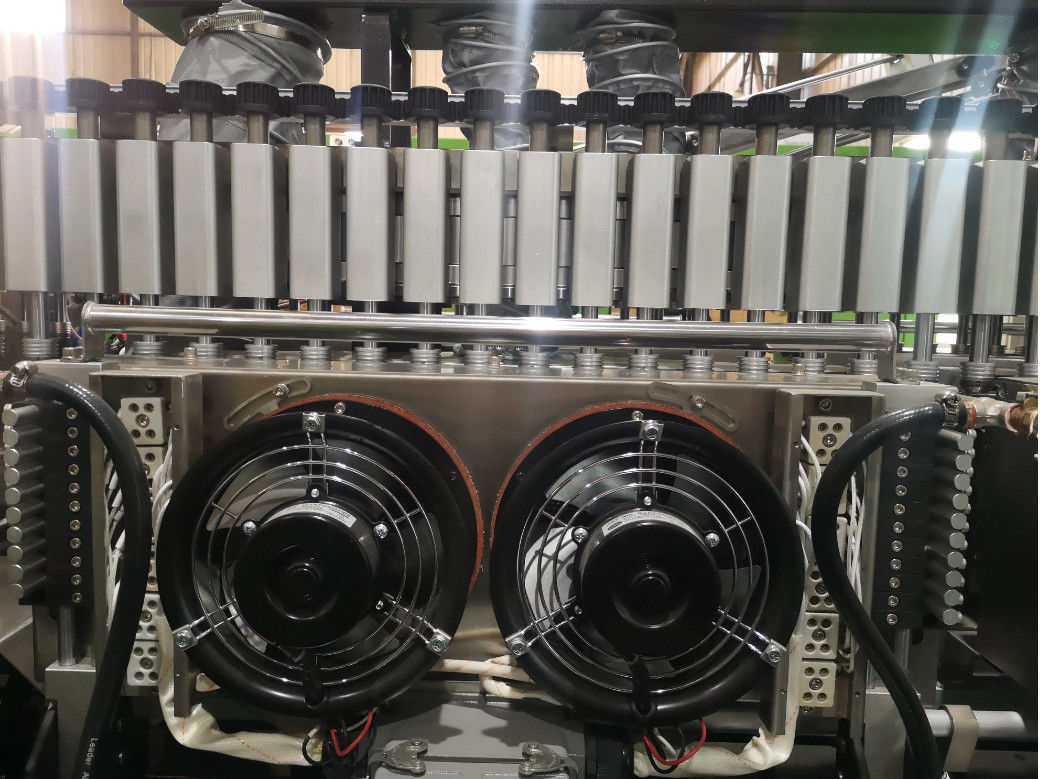

کاربرد سیستم گرمایش ترموستاتیک


سیستم کنترل مدولار شده در اجاق گرمکننده خالی فلاسک ترموستاتیک استفاده می شود ، که از لامپهای مادون قرمز و بازتابنده برای



پیش فرم گرمایشپس از تنظیم مقدار دما ، تجهیزات می توانند به طور خودکار ولتاژ خروجی را با توجه به تنظیم کنند



بدون تحت تأثیر نوسان ولتاژ و تغییر درجه حرارت محیط.در عین حال ، توسط آن نیز خنک می شود



هوای در گردش کنترل شده توسط مبدل فرکانس ، که می تواند به طور موثر درجه حرارت داخلی و ثابت را تضمین کند



دمای کوره های گرمایش و سطح هر پیش فرم و دمای داخلی آن را به طور یکنواخت گرم کنید.



علاوه بر این ، بطری 360 درجه در اجاق های گرم کننده می چرخد ​​، به طوری که هر طرف از پیش فرم می تواند به طور مساوی گرم شود ، که



عملکرد بطری دمیده شده و دامنه سازگاری پیش فرم های دیواره ضخیم را بهبود می بخشد.


کاربرد تنظیم کننده ولتاژ حلقه بسته کامل در سیستم گرمایش پیش فرم:


دمای اجاق های گرمایشی توسط تنظیم کننده ولتاژ حلقه بسته کامل (با بازخورد) کنترل می شود



به طور مستقل توسط شرکت RiBo توسعه یافته است.کنترل کننده ولتاژ خروجی (مقدار تنظیم شده) را در هنگام اسکن شناسایی و تنظیم می کند



فرکانس 100 بار در ثانیه ، بنابراین برای رسیدن به اثر خروجی ولتاژ به طور مساوی و حل مشکل ناپایدار است



اثر گرمایش ناشی از نوسانات گرمای عنصر گرمایش (لامپ ها) به دلیل نوسان ولتاژ منبع تغذیه.که در



علاوه بر این ، سیستم کنترل حلقه بسته با کنترل دمای ثابت کوره های گرمایش تعامل و همکاری می کند



سیستم ، نوسانات دمای گرمایش ناشی از تغییر درجه حرارت محیط را بسیار بهبود می بخشد.با استفاده از



فن آوری فوق در دستگاه دمیدن بطری ، یکنواختی گرما و پایداری هر پریفرم کاملاً تمایل دارد



سازگار ، که در نهایت ثبات و یکنواختی اثر دمیدن بطری هر حفره را تضمین می کند.این واحد حلقه بسته دارد



عملکرد کلی تجهیزات دمیدن بطری را بیشتر بهبود بخشید.


اگر دمای پیش فرم باشد ، دستگاه در انتهای آخرین کوره گرم کننده به تشخیص درجه حرارت پیش فرم مجهز شده است



به دمای دمیدن نمی رسد ، پریفرم ها به قالب ضربه می روند اما دم نمی کنند ، باعث صرفه جویی در هوا می شوند.


IIIعملکرد و مزایا


من. رابط کاربری انسان و ماشین آسان است.همه چیز کامپیوتری است ، از جمله تنظیم دما و پیش فرم



توزیع


ii. پانل عملیات متحرک مستقل ، عملیات را راحت تر و انعطاف پذیر تر کنید.


iii. تقارن ، بارگیری ، حمل و نقل و سفارش بطری های پیش ساخته همه توسط دستکاری فولاد ضد زنگ به طور خودکار انجام می شود



بدون آلودگی دوم.


IV. در طول فرآیند سیستم تغذیه پیش فرم جنین اتوماتیک ، هر کانال پیش فرم دارای تشخیص فوتوالکتریک است ،



عملکرد موتور فوقانی و سیلندر جدا کننده را کنترل کنید ، از توزیع یکنواخت پیش فرم در هر جنین اطمینان حاصل کنید



کانال ، و عملکرد هشدار دهنده کمبود مواد.


v. سیستم آب خنک کننده در گردش و همچنین فن با مبدل کنترل شده می تواند از گردن بطری در برابر محافظت کند



تغییر شکل هنگام گرم شدن پیش فرم.


viبخاری هم گرمایی از سیستم بازتاب خودکار و حلقه بسته استفاده می کند که به طور مداوم برق تأمین می شود



به نسبت ، تحت تأثیر نوسان ولتاژ نیست.زنجیره انتقال کوتاه و منجمد است ، که به شما کمک می کند



متوجه گرم شدن کند و مصرف کم انرژی شوید.در نتیجه ، پیش فرم می تواند به طور مساوی گرم شود و دمیدن آن آسان است.


viiنصب و استقرار قالب ها باعث می شود که قالب ها در طی یک ساعت به راحتی تغییر کنند ، فقط اپراتور نیاز دارد



ایستادن بر روی زمین می تواند این کار را به پایان برساند ، بدون نیاز به ایستادن بر روی قاب دستگاه ، ایمنی برای شخص بسیار بالاتر است.


viiiتمام قسمتهای حیاتی ما برای ماشین آلات مانند قطعات الکتریکی ، پنوماتیک ، سرو موتور و ... معروف هستند



قطعات مارک دار وارد شده از ژاپن ، ایالات متحده آمریکا و اروپا ، که ثبات و طول عمر تجهیزات ما را تضمین می کند.


ix. شیر دمنده فشار بالا مجهز به دستگاه تبدیل به هوای کم فشار است که می تواند حالت طبیعی را تضمین کند



تبدیل بدون هوای کم فشار.دستگاه در مرحله تولید بطری به دستگاه بازیابی فشار فشار بالا مجهز شده است



تولید دمیدن ، می توان هوای فشار بالا را بازیابی کرد و برای سیلندرها / قبل از ضربه استفاده کرد.


چهارمتعمیر و نگهداری آسان


سیستم کنترل کننده سروو امرن (کنترل کننده حرکت ، مدولار) از طریق ارتباط خاص با دستگاه متصل می شود



کابل ها. کاربر می تواند تمام عملکردهای دستگاه را از طریق کنترل کننده حرکت مدیریت کند.هنگامی که دستگاه خطا کرد ،



رابط انسان و ماشین سیگنال های هشدار دهنده و گزارش تشخیص خطا را به اپراتور ارائه می دهد ، اپراتور می تواند به سرعت پیدا کند



علت خطا و عیب یابی در اسرع وقت از طریق نمایشگر خطا.


★ اگر بطری در نوار نقاله هوا مسدود / پر باشد ، عملکرد پیش فرم های تغذیه متوقف شده خودکار را می توان در برنامه تنظیم کرد



از طریق تشخیص فوتوالکتریک.


★ اگر دستگاه پس از دمیدن دستگاه برای مدت زمان طولانی متوقف شود ، می توان لامپ گرمایش را با عملکرد تنظیم کرد



کاهش خودکار دما ، صرفه جویی در مصرف برق و جلوگیری از دمای بیش از حد در صندلی گرمایش.



(تنظیم دما در صفحه لمسی تنظیم شده است)


V. ایمنی


قسمتهای رفت و برگشتی دستگاه دمنده بطری مجهز به وسایل محافظ و علائم هشدار دهنده هستند.


من.ایمنی اپراتورها


دستگاه کاملاً درب ایمنی کاملاً محصور و همچنین مجهز به صفحه ضد لغزش آلومینیوم در قسمت اصلی است



سطح ، که می تواند ایمنی اپراتورها را به بیشترین درجه اطمینان دهد.


دومایمنی دستگاه


تکنیک تشخیص نقاط متعدد برای اطمینان از عملکرد ایمن سیستم موقعیت یابی ، سیستم بستن و سیستم کشش تا بیشترین درجه به کار گرفته شده است.





پارامتر فنی ماشین

موارد		واحد	مدل
			RiBo-6CR1.5L
مشخصات قالب	پیچ قبل	میلی متر	105
	پیچ گرمایش Preform	میلی متر	38
	شماره Cav	حفره	6
مشخصات کانتینر	حداکثر حجم ظرف	ل	1.5
	محدوده قطر گردن	میلی متر	30 18 18
	حداکثر قطر کانتینر	میلی متر	97
	حداکثر ارتفاع کانتینر	میلی متر	325
put خروجی نظری		bph	9000 15 15000
مشخصات قدرت	قدرت دارای امتیاز	کیلووات	123
	مصرف برق	کیلووات	40 ~ 56
مشخصات کمپرسور	فشار دمنده	Mpa	2.5 ~ 3.2
	مصرف هوا	متر مکعب در دقیقه	6 ~ 8
مشخصات اصلی ماشین	اندازه	میلی متر	6843x3312x3250
	وزن	کیلوگرم	7500
توجه * با توجه به پیشرفت مداوم مشخصات بدون اطلاع قبلی بهبود می یابد.
* طراحی های خاص مطابق با نیازهای مشتری است.
