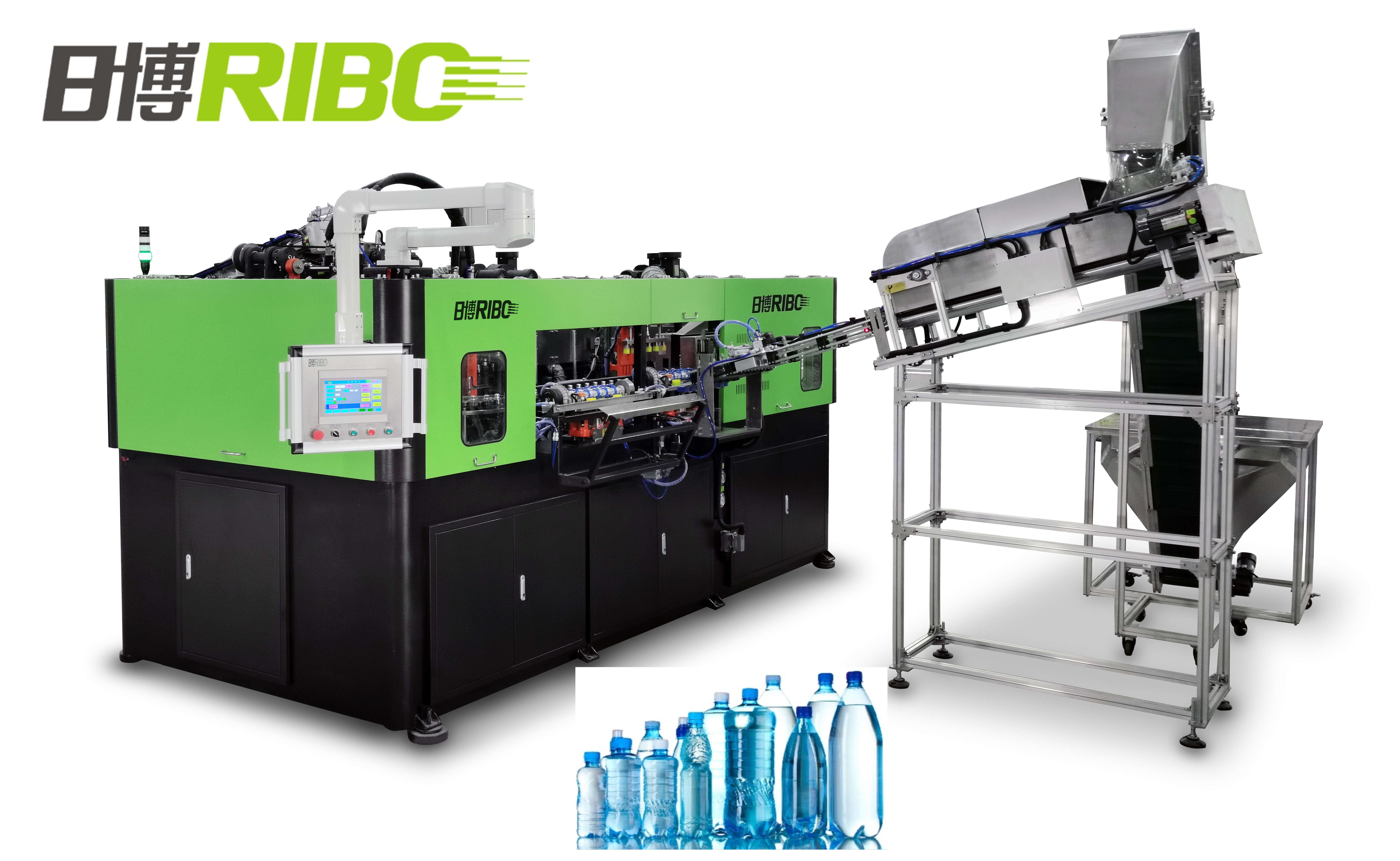

ماشین قالب گیری ضربه ای دو مرحله ای 6 حفره

ماشین قالب گیری خودکار بهترین قیمت برای بطری آب PET / بطری نوشابه های گازدار

معرفی دستگاه سری BLMS

I. خلاصه

دستگاه قالب گیری خطی BLMS Series یک دمنده اتوماتیک PET با سرعت بالا است که با پیشرفته ترین فن آوری دمیدن بطری در حال حاضر طراحی و توسعه یافته است ، که می توان مزایای آن را سریع ، پایدار ، ساده ، هدف کلی و ایمن محیط زیست توصیف کرد.این به طور عمده در قالب های بسته بندی شده برای پر کردن آب و پر کردن مزوترمال ظروف PET برای آب آشامیدنی ، نوشیدنی ، غذا ، محصولات شیمیایی روزانه و غیره قابل استفاده است. عملکرد دستگاه با بازده بالا بسیار زیاد است. ظرفیت هر حفره به1600 اسب بخاراز 1000bph اصلی وقتی اندازه بطری به ترتیب برابر یا کمتر از 600ml باشد ، که می تواند نیازهای مشتری سطح بالا را برآورده کند.دستگاه مجهز به سیستم بارگیری خودکار پریفرم ، دستگاه کاملاً اتوماتیک با عملکرد ثابت و سرعت بالا کار می کند ، بدون هیچ گونه تداخل اپراتور در کل فرایندها.بر این اساس ، می توان به طور آشکار احتمال آلودگی را کاهش داد ، که کیفیت محصولات را تضمین می کند.

دومپیشرفت تکنولوژی

من.نوآوری در سیستم قفل قالب

سروو موتور برای هدایت حرکت نگهدارنده قالب 4 قطعه به کار گرفته شده و مکانیسم قفل قالب فشار شارژ فشار بالا مجهز شده است.این مکانیزم بستن و باز کردن قالب با موفقیت در طی ده ها سال که امروزه کارآمدترین مکانیسم بستن و باز کردن در دستگاه های قالب گیری خطی داخلی است ، با موفقیت توسعه یافته است.زمان چرخه حرکت قالب تنها 0.4 ~ 0.5 ثانیه است.در همین حال ، کل حرکت دقیق ، پایدار و سریع است در حالی که ضربه بین صفحات قالب استهلاک شده است ، که می تواند به طور موثر از قالب ها محافظت کند و باعث کاهش دید خطوط جدا شدن روی بطری های تمام شده شود.

دومکاربرد سیستم سروو PLC

سیستم سروو برای انجام موقعیت یابی فوری ، گرفتن موقعیت هدف مدار با سوئیچ نزدیک شدن سنسور که سپس سیگنال های سریعی را به سیستم PLC سروو می فرستد ، اتخاذ شده است.سپس رمزگذار چرخشی کارخانه ای در سرو موتور محل مدار را تشخیص داده و سپس اطلاعات را به سیستم کنترل باز می گرداند.در نتیجه ، جهت گیری توسط PLC و ماژول موقعیت یابی انجام می شود.

سومکاربرد سرو موتور

مکانیسم حرکت قالب:سیستم انتقال سنکرون موتور گیربکس سروو برای تحقق حرکت رفت و برگشت و پایین حرکت دو مکانیزم لولا در دو طرف قالب که به ترتیب توسط دو میله پیوند کشیده می شود ، اتخاذ شده است.به این ترتیب ، دو صفحه نگهدارنده قالب در وسط به طور متضاد یا به سمت یکدیگر حرکت می کنند که به طور کلی به باز و بسته شدن قالب معروف است.چرخ کشنده که توسط موتور سروو رانده می شود به طور مداوم در جهت عقربه های ساعت دور می زند.هر دور منجر به چرخه کاملی از حرکت صفحات نگهدارنده قالب می شود ------ باز و بسته شدن.همچنین مکانیزم قفل قالب سوپرشارژ هوای فشار بالا اعمال می شود که باعث ایجاد ضربه بین صفحات قالب می شود و به طور موثر از قالب ها محافظت می کند.علاوه بر این ، به کاهش دید خطوط جداکننده روی بطری های آماده کمک می کند.مکانیزم حرکت قالب موتور سروو بر اساس تجزیه و تحلیل شبیه سازی مهندسی سخت طراحی و ایجاد شده است ، که اطمینان حاصل می کند که سری حرکت قالب ساده ، دقیق ، سازگار و سریع است و باعث می شود زمان چرخه 0.3 ~ 0.5 ثانیه باشد.

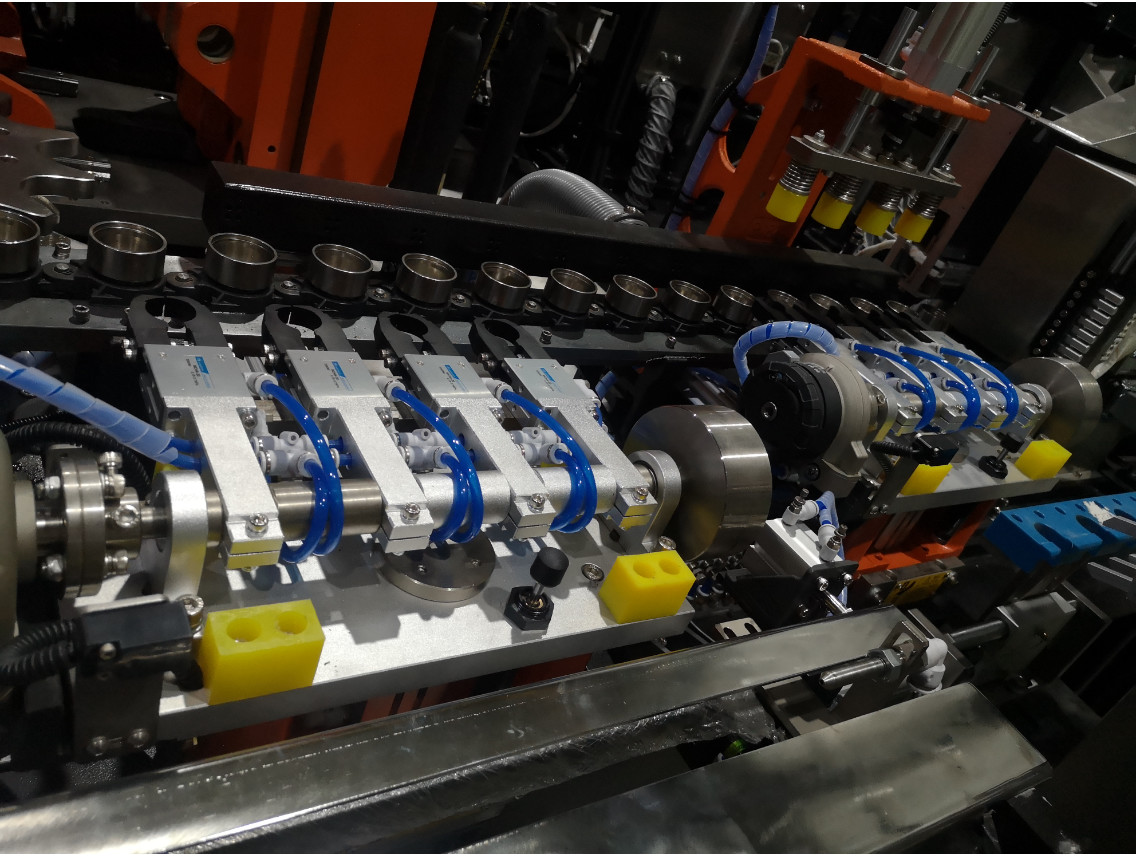

مکانیسم پله:حرکات انتقال حرارت ، تحویل و تغذیه بطری از قبل ، همه نتایج حاصل از سرعت بالا و موقعیت دقیق یک موتور سروو است.(سروو موتور تصویب شده برای رانندگی چاک ، و چاک دور خود را حرکت می دهد ، یک چرخه پله به پایان می رسد. این بدان معنی است که در این حال ، بارگیری 4 عدد عملکرد ، 4 عدد عملکرد گرم شده در قالب ضربه وارد می شود ، 4 عدد بطری تمام شده برداشته می شود قدم زدن لغزنده توسط مدار سریع و پایدار است با زمان چرخه کمتر و کارایی بالاتر.

مکانیسم کشش: میله های کشش توسط موتور سروو یک باره رانده می شوند ، که همزمان بودن حرکت میله ها را تضمین می کند و انجام تنظیمات قبل از تولید را آسان تر می کند.

(پس از تعویض قالب ضربه ، تنظیم ارتفاع میله های کششی بسیار آسان تر می شود ، فقط باید داده ها را روی صفحه لمسی وارد کنید ، نیازی به تنظیم دستی نیست).

ⅳ.سیستم گرمایشی کم مصرف

با استفاده از آخرین فن آوری لامپ مادون قرمز نوع صرفه جویی در انرژی ، نفوذ لامپ قوی تر ، یکنواخت تر است!و در مقایسه با لامپ های معمولی می تواند تا 30-20٪ در مصرف برق صرفه جویی کند.

بخاری هم گرمایی از سیستم بازتاب خودکار و حلقه بسته استفاده می کند که از نظر تغذیه دائماً متناسب هستند و تحت تأثیر نوسان ولتاژ نیستند.هر لوله لامپ در بخاری به صورت جداگانه قابل کنترل است.علاوه بر این ، بخاری ها به سیستم خنک کننده هوا در گردش مبدل کنترل شده مجهز هستند که می تواند درجه حرارت را در داخل بخاری ثابت نگه دارد و به طور مداوم پیش فرم ها را گرم می کند ، که این باعث می شود که قطعه قطعه خوب باشد.علاوه بر این ، بخاری خانگی در شرایطی که دما بسیار زیاد نوسان می کند (10 ℃ ~ 30) بسیار عالی کار می کند.موقعیت سیستم پله گرمایی توسط موتور سروو ، سریع و پایدار انجام می شود.

v. استفاده از سیستم unscrambling پریفرم اتوماتیک

هنگامی که سیستم unscrambling اتوماتیک preform در حال کار است ، سنسورهای الکتریکی-عکس در هر حالت اسلاید preform به موتور بارگیری preform و سیلندر توزیع کننده فرمان می دهند تا اطمینان حاصل کنند که پیش فرم ها به طور مساوی در هر روش اسلاید پخش می شوند.عدم وجود پریفرم ها هشدار به قیف را برای درخواست تحویل پریفرم های بیشتر تحریک می کند ، که این امر اطمینان حاصل می کند که کل فرایندها بدون توقف بدون مشکل انجام می شوند.

IIIعملکرد و مزایا

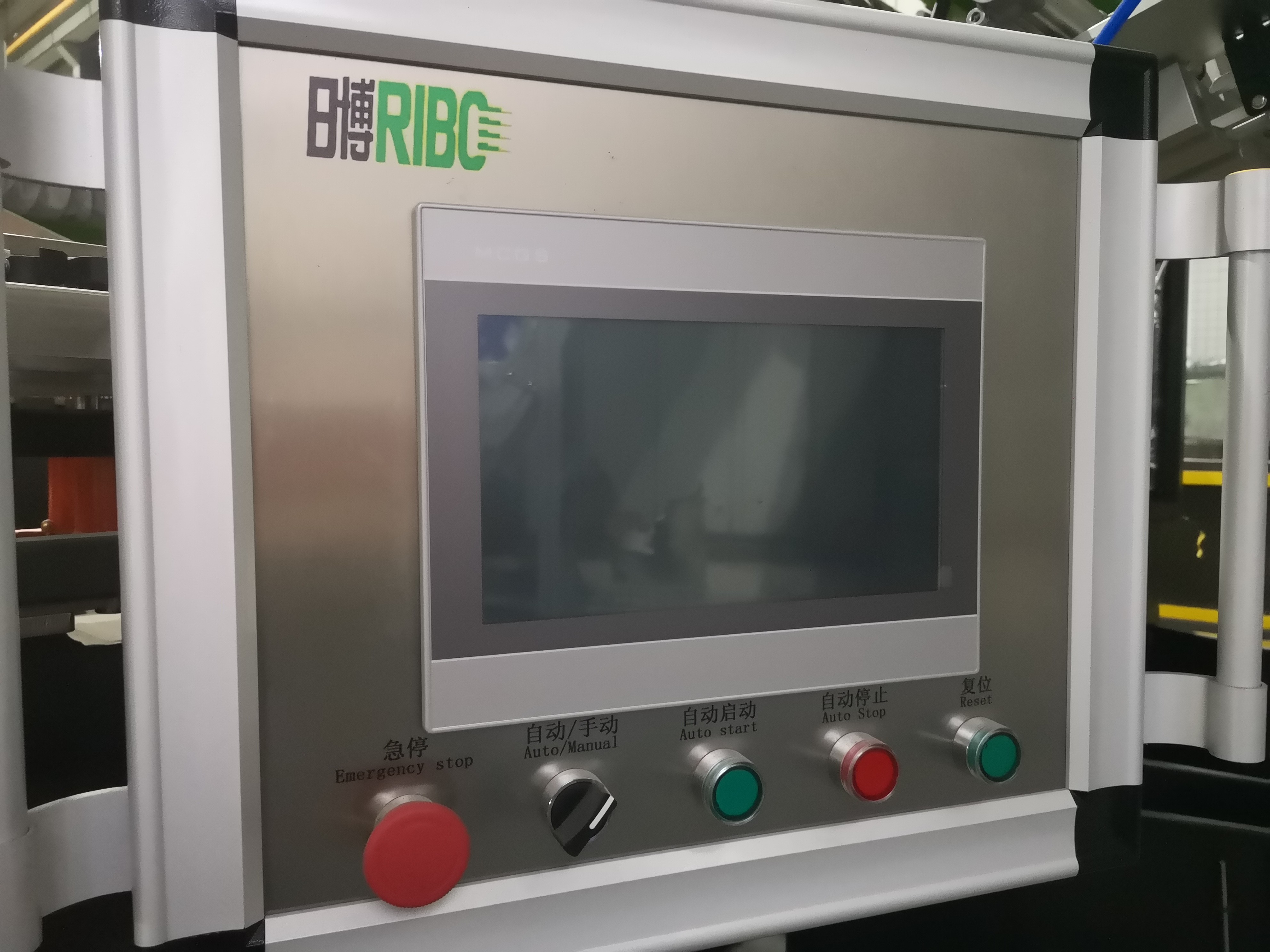

من.کار با رابط انسان و ماشین آسان است.همه چیز رایانه ای است ، از جمله تنظیم دما و توزیع پیش فرم.

دومرفع ناهمواری ، بارگیری ، حمل و نقل و سفارش بطری های پیش ساخته همگی توسط دستکاری کننده فولاد ضد زنگ به طور خودکار و بدون آلودگی دوم کار می کنند.

سومسیستم آب سردکننده در گردش می تواند از گردن بطری در هنگام گرم شدن پیش فرم در برابر تغییر شکل محافظت کند.

چهارمبخاری هم گرمایی از سیستم بازتاب خودکار و حلقه بسته استفاده می کند که از نظر تغذیه دائماً متناسب هستند و تحت تأثیر نوسان ولتاژ نیستند.زنجیره انتقال کوتاه پیچیده و پاراتاکتیک است ، که به تحقق بخشیدن به گرم شدن کند و مصرف کم انرژی کمک می کند.در نتیجه ، پیش فرم می تواند به طور مساوی گرم شود و دمیدن آن آسان است.

چهارمنصب و استقرار قالب ها باعث می شود تا در مدت 30 دقیقه قالب ها به راحتی تغییر کنند.

v. تمام قطعات حیاتی ما برای ماشین آلات مانند قطعات الکتریکی ، پنوماتیک ، سرو موتور و غیره ، قطعات معروف مارک های وارداتی از ژاپن ، ایالات متحده آمریکا و اروپا هستند ، که ثبات و طول عمر تجهیزات ما را تضمین می کند.

چهارم تعمیر و نگهداری آسان

از آنجا که دستگاه از طریق کابلهای ارتباطی خاص به کنترل کننده منطقی قابل برنامه ریزی (PLC) متصل است ، کاربر می تواند کلیه عملکردهای دستگاه را از طریق PLC مدیریت کند ، که در صورت بروز خطا سیگنال های هشدار دهنده و گزارش تشخیص مشکل را به اپراتورها ارسال می کند با دستگاهبر این اساس ، اپراتورها می توانند از طریق نشانه های نشان داده شده به راحتی علل منجر به مشکلات را پیدا کرده و آنها را به سرعت برطرف کنند.

V. ایمنی

BLMS-9000 به منظور اطمینان از ایمنی اپراتورها و عملکرد پایدار دستگاه ، به دستگاه های محافظ مکانیکی و الکتریکی زیر مجهز شده است.

من.ایمنی اپراتورها

دستگاه کاملاً درب ایمنی کاملاً محصور و همچنین مجهز به صفحه ضد لغزش آلومینیوم بر روی سطح اصلی است که می تواند ایمنی اپراتورها را تا بیشترین درجه اطمینان دهد.

دومایمنی دستگاه

تکنیک تشخیص نقاط متعدد برای اطمینان از عملکرد ایمن سیستم موقعیت یابی ، سیستم بستن و سیستم کشش تا بیشترین درجه به کار گرفته شده است.

پارامتر فنی
